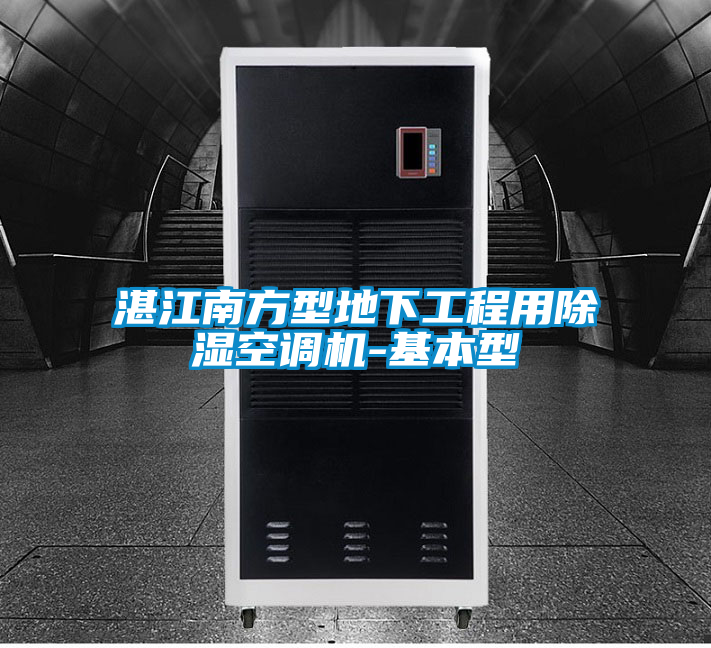

湛江南方型地下工程用除濕空調機-基本型
機組概況：
是我公司集四十余年空調除濕設備的專業設計和制造經驗，通過大量的數據采集和分析，針對地下工程或類似地下工程使用環境，系列化開發了這一新型除濕空調設備，適用于國防工程、人防工程、地鐵車站、航天基地、地下商場、地下娛樂中心等既有一般空調又有除濕要求的場所。
本系列產品運用了全新的設計理念，針對地下工程的熱濕負荷特征度身定制，并采用了大量新材料、新技術和新工藝，機組同時具有中央空調機和除濕機兩種功能，真正實現一機多用，各項性能指標優越，堪稱新時代的節能環保先鋒。
工作原理：
除濕機組系統的運作由除濕機的內循環（制冷劑循環系統）、除濕機的外循環（空氣循環系統）組成;
除濕機的內循環：通過壓縮機的運行→排氣口排出高溫高壓的氣體→進入冷凝器冷卻→變成低溫高壓氣體→通過毛細管截流→變成低溫低壓的液體→通過蒸發器蒸發吸熱→回到壓縮機變成低溫低壓的氣體，如此循環往復。
除濕機的外循環：在正常開機的情況下→通過風機的運行→潮濕的空氣從進風口吸入→經過蒸發器→蒸發器將空氣中的水份吸附在鋁片上→變成干燥的空氣（→經過冷凝器散熱）→從出風口吹出。
機組特點：
1.功能多樣，一機多用：機組具有良好的工程適應性，可以實現空調、除濕和除濕調溫三種工況運行模式。機組在空調模式為全負荷運行，可以有效地消除內余熱，大道降低空氣溫度的目的，適合于工程熱符合大的時期；機組在除濕模式為部分負荷運行，主要用于除濕，使用于工程余熱較小、余濕較大的時期，可以在設備能調的配合下，實現低風量運行，確保工程內相對濕度滿足要求，特別適用于地下工程的平時維護管理運行；機組在除濕調溫模式為全負荷運行，適用于地下工程的平時維護管理運行；機組在除濕調溫模式為全負荷運行，適用于平戰結合工程在過渡季節和小余熱、大余溫工況的運行，可以有效地消除室內余溫。
2.節能運行--熱回收：利用冷凝熱作為空調機的二次加熱源，降低了機組的運行成本，節約了運行能耗，全面提高機組的節能指標。
3.結構型式"個性化"：地下工程用除濕空調機采用模塊化設計理念和組合式結構，由混風過濾段、冷卻再熱段、送風段和主機段組合而成。自由拼裝，連接簡單，拆卸方便。
4.能量調節：機組通過使用高性能的螺桿壓縮機或渦旋壓縮機，分級調節實現多種工況運行模式，同時采用變速風機與壓縮機的能調相結合。
5.直接蒸發，高效制冷：機組為自帶冷源（直接蒸發式）多功能組合式除濕空調設備，集制冷系統、通風系統和控制系統于一體，與用冷凍水作為二次冷媒的機組相比，簡單、高效，效率提高10%以上；蒸發器配列設計，充分利用蒸發器面積，在50%負荷時，蒸發器效率提高30%以上，制冷效率高。機組安裝方便，現場只需接線、接管即可運行。
6.壓縮機及冷配：壓縮機和主要制冷配件均采用國際著名的產品，通過制冷系統科學合理的優化設計，機組噪音低、運行可靠、能效比高。
7.換熱器：水側換熱器為殼管式換熱器，采用高效換熱管；空氣側換熱器為銅管套鋁翅片式換熱器，采用美國OAK換熱器生產線制造。換熱器結構緊湊、壓力好、換熱效率高。
8.環保工質，"綠色"概念：機組采用滿足淘汰CFC工質國家方案要求的R22制冷劑，有利地地球環境。公司亦可按用戶要求訂制R407C、R134a等HFC工質的除濕機。
9.外殼：機組采用國內外流行的高強度鋁型材框架；拆彎件采用日本AMADA數控設備加工，具有優良的外觀質量。機組采用拼裝式結構，整體結構緊湊，美觀大方，及富現代氣息。
10.全自動控制：機組全面應用現代控制技術，優化控制模型，采用先進的PLC作為控制系統，自帶控制柜，確保控制精度，且完美實現機電一體化。機組配有友好簡單的全中文人機界面，標準配置為文本顯示器，亦可按用戶要求采用觸摸屏。
11.可選擇的網絡功能：機組可通過調制解調器或以太網模塊實現設備與遠程計算機連接，利用INTERNET進行數據交換，對機組進行遠程監控和故障分析，幫您快速準確地預測及排除故障，還可通過PROFIBUS總線實現局域網絡機組的群控功能。
12.多重保護：機組設有過載、短路、缺相、過熱、高低壓等保護，以及風機、水泵、防火閥連鎖保護。
13.功能段介紹：混風過濾段：使新風和回風進行混合，并對混合空氣進行過濾處理，主要包括新風法蘭、回風法蘭和初效過濾器。冷卻再熱段：對空氣進行相應的熱濕處理，主要包括蒸發器和風冷冷凝器。送風段：將處理后的空氣輸送到目的地，主要包括變速風機和減震裝置，出風方式為上出風。主機段：對制冷工質進行壓縮冷凝處理，主要由壓縮機和水冷冷凝器等制冷元器件和電器控制系統組成（對Ⅰ型機還包括風機）。其它：本公司還可以根據用戶實際需求增設中效過濾段、中間段等輔助功能段，以滿足不同場合的空氣處理要求
14.功能結構示意圖：
型號編制說明：
備注說明：進風方式規定如下：面對控制器，回風口在左側的為左進風，回風口在右側的為右進風；本系列機組的冷卻水進出口與控制器呈異側分布，即控制器在正面，冷卻水進出口在背面。
型號示例：CK12-DX表示名義風量為m3/h，回風方式為端部回風的南方型地下工程用除濕空調機，面對機組控制器，回風口在右側。
南方型-基本型性能參數表：
制冷量
KW
55
68
85
102
125
153
175
210
242
276
除濕量
Kg/h
32
40
50
60
75
90
100
120
135
150
風量
M⊥8
9000
機外余壓
Pa
500
500
650
650
650
700
700
700
700
600
噪音
dB(A)
72
74
74
75
75
81
80
80
80
84
冷卻水量
T/h
12
14
18
20
24
30
36
44
48
56
壓縮機功率
kw
6.8×2
7.5×2
10.5×2
11.3×2
15×2
18.8×2
48
58
63
70
機組重量
kg
1060
1150
1430
1540
1800
2010
2640
2890
3200
3770
機組功率
KW
17.1
19.5
29
30.6
41
55.6
66
76
81
102
南方型-I型（帶二次回風）性能參數表：
制冷量
KW
55
68
85
102
125
153
除濕量
Kg/h
32
40
50
60
75
90
風量
M⊥8
9000
機外余壓
Pa
500
500
650
650
650
700
噪音
dB(A)
71
72
74
75
75
76
冷卻水量
T/h
12
14
18
20
24
30
壓縮機功率
kw
6.8×2
7.5×2
10.5×2
11.3×2
15×2
18.8×2
機組重量
kg
1030
1100
1280
1310
1630
1910
機組功率
KW
17.1
19.5
29
30.6
41
55.6
機組名義工況：
<
<
<
<
<
<
<
<
